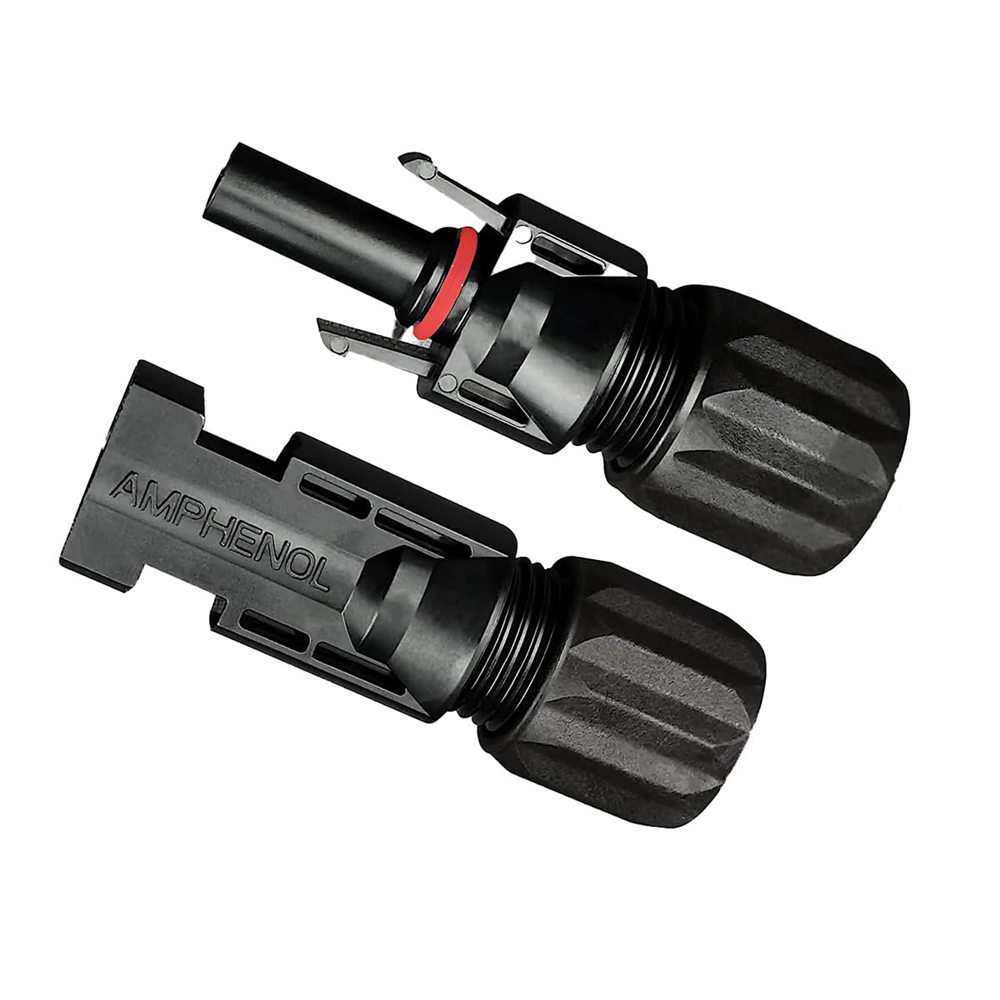

MC4型コネクタ アンフェノール
Amphenol Japan・10個セット
- DC1500V定格電圧
- IP68嵌合時の防水
- 30A定格電流（6mm²）
- 10個セット
- 定格電圧
- DC 1500V
- 保護等級
- IP68（嵌合時）
- 入数
- 10個セット
この商品のポイント
- 国際規格の認証品
- しっかり防水
- 接触抵抗が小さい
商品名の詳細表記
ソーラーパネル 接続用 10個セット MC4型 コネクタ アンフェノール ジャパン Amphenol Japan DC1500V DC国際規格 PV-CC 認定品
商品説明・詳細仕様
ソーラーケーブルを接続するための、アンフェノールジャパン（Amphenol Japan）製のMC4型コネクタです。
TÜV（IEC 62852）とUL（UL 6703）の認証品。10個セットです。
ここがポイント
POINT01
国際規格の認証品
TÜV認証（IEC 62852）とUL認証（UL 6703）を取得しています。RoHS対応品です。
POINT02
しっかり防水
つないだ状態でIP68（水深1m・1時間）の防水性能。つないでいないときも、指が触れにくいIP2Xのタッチプルーフです。
POINT03
接触抵抗が小さい
接触抵抗は0.3mΩ以下（代表値）。コンタクトは錫めっきの銅合金です。
製品仕様
| メーカー | アンフェノールジャパン（Amphenol Japan） |
|---|---|
| 定格電圧（ケーブルタイプ） | DC 1500V（UL 6703）／ DC 1000V（TÜV IEC 62852） |
| 定格電圧（パネル取付タイプ） | DC 1500V（UL 6703・TÜV IEC 62852） |
| 定格電流（UL 6703・85℃） | 20A（2.5mm²）／ 30A（4.0mm²）／ 30A（6.0mm²） |
| 定格電流（TÜV IEC 62852） | 15A（2.5mm²）／ 20A（4.0mm²）／ 30A（6.0mm²） |
| インパルス耐電圧 | ケーブルタイプ 12kV ／ パネル取付タイプ 16kV |
| 接触抵抗（代表値） | 0.3mΩ 以下 |
| コンタクト | 銅合金・錫めっき（切削またはプレス） |
| 絶縁材料 | PC／PA（パネル取付タイプはPC） |
| 結線 | 圧着 |
| 適合電線径（H4ケーブルタイプ） | φ5.3〜7.65mm |
| 保護等級 | IP68（嵌合時）／ IP2X タッチプルーフ（非嵌合時） |
| 使用温度範囲 | -40〜+85℃（TÜV）／ -40〜+90℃（UL） |
| 難燃性 | UL94 V-0 |
| 過電圧カテゴリ／汚染度 | CAT III ／ 2 |
| RoHS | 対応 |
| 入数 | 10個セット |
よくある質問
どのケーブルに使えますか？
商品ページの「適合するケーブル」や仕様をご確認ください。ご不明な場合は、お使いのケーブルの種類と太さをお知らせください。
どの認証を取っていますか？
TÜV認証（IEC 62852）とUL認証（UL 6703）を取得しています。
※ 仕様・取扱状況は変更となる場合があります。価格・納期などの詳細はお問い合わせください。
